關于圈梁圖集，有不同的版本和標準國標砌體填充墻結構構造06SG6141是其中比較常用的一個版本蘇標建筑結構常用節點圖集蘇G012003也是關于圈梁的一個標準您可以根據自己的需求和實際情況選擇合適的圖集進行參考。

新12g01圖集16頁包括圈梁QL3相關數據見下附件，1575×1069像素圖片，請點擊放大后查看或下載另存為，希望能夠幫到你。

有兩本圖集，06SG6141，10SG6142。

陜02g01～1圖集中圈梁大小及配筋，我給你上板平圈梁及圈梁兼過梁章節，上圖辛苦，請采納。

可參照平法圖集03G1011 問題六畫一幅5層樓的剖面圖，樓板樓梯現澆鋼筋混凝土，還有圈梁，1100這些都要涂黑嗎？會不會看起來太臟 1100的建施剖面圖，應填充陰影色，色號250 150以下的大樣圖，應填充鋼筋混凝土圖案 問題七。

砌體中的構造柱及圈梁怎么設置要以設計圖紙為準建筑工程圖紙是用于表示建筑物的內部布置情況，外部形狀，以及裝修構造施工要求等內容的有關圖紙建筑工程圖紙分為建筑施工圖結構施工圖設備施工圖 它是審批建筑工程。

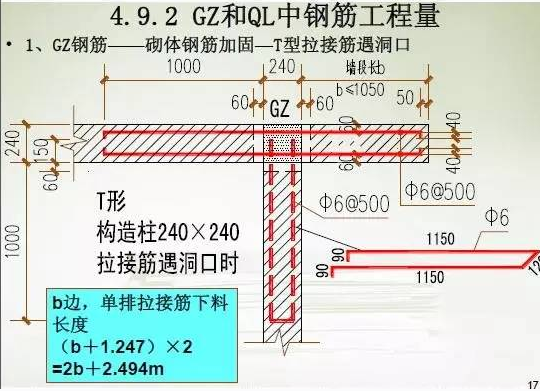

16g和17g101圖集區別16G101相比11G101更科學更規范適用性更強，是適應當前工程建設需要體現了當前設計發展新水平的優秀圖集構造柱與圈梁連接處，構造柱的縱筋應穿過圈梁，保證構造柱縱筋上下貫通構造柱可不單獨設置。

百度一下，造價者，第一個就是哈在他們的圖集下載欄目里有92ZG001哈，你直接去免費下就行了。

二次結構的定義在框架剪力墻框剪工程中的一些非承重的砼結構，構造柱，過梁等一些在裝飾前需要完成的部分，稱為二次結構二次結構沒有獨立的圖集可以看一下12G6142005民用。

建筑圖集中WKL是表示什么答梁平法施工圖制圖規定梁集中標注的內容，有五項必注值中的第一項，梁編號中代號WKL，它是表示梁類型中的屋面框架梁#8205。

建筑圖集是由建設部中國工程建設標準化協會省級建設部門等權威部門就共同組成部分標準做法等發布的標準設計圖設計人員可以直接根據具體項目的需要，適當引用一些圖集，以規范和減少設計實踐建筑標準圖集非常的多，而且還。

圈梁是指在房屋的基礎上部的連續的鋼筋混凝土梁也叫地圈梁DQL而在墻體上部，緊挨樓板的鋼筋混凝土梁叫上圈梁砌體結構房屋中，在砌體內沿水平方向設置封閉的鋼筋砼梁， 以提高房屋空間剛度增加建筑物的整體性提高。

62板筋端支座支座為梁剪力墻圈梁錨固構造，老圖集為總錨長取La，新圖集為限定的平直段長度加15d彎鉤 63板筋端支座支座為砌體墻錨固構造，老圖集底筋為大于120且大于h，面筋同底筋并加彎鉤，新圖集底筋為大于120且大于。

設置在基礎墻檐口和樓板處圈梁通常設置在基礎墻檐口和樓板處，其數量和位置與建筑物的高度層數地基狀況和地震強度有關圈梁是沿建筑物外墻四周及部分內橫墻設置的連續封閉的梁其目的是為了增強建筑的整體剛度及。

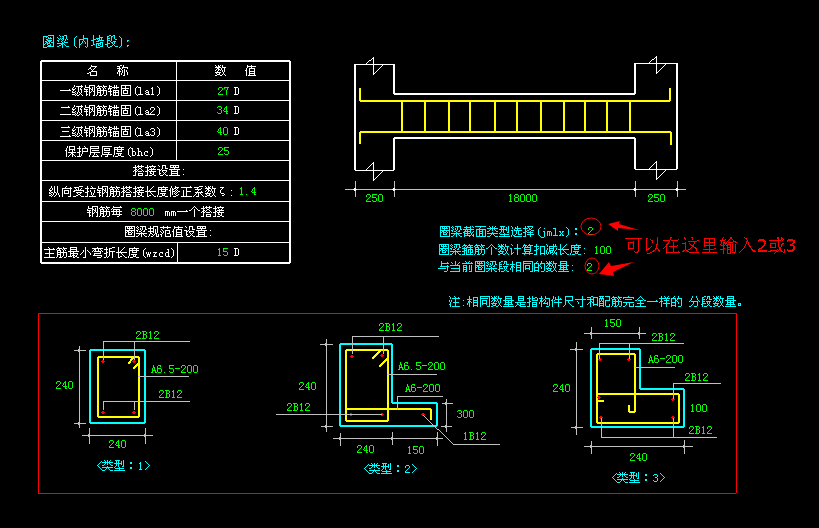

4*16圈梁兼過梁加筋圈梁下邊4米的門洞，240*240的圈梁 答混凝土強度等級C25截面尺寸為240×240MM主筋面筋2根直徑14MM的二級鋼筋，底筋為3根直徑為16MM的二級鋼筋箍筋采用直徑為8MM的一級鋼筋，間距150MM。

按規范13G32211過梁31米 過梁240乘360 按照圖集，鋼筋可以為箍筋6毫米間距150 底筋3根16毫米三級鋼 頂筋同圈梁鋼筋 過梁伸進墻里每邊不小于250mm 混凝土等級一般不低于C25 2圈梁 240x240高 箍筋6。
