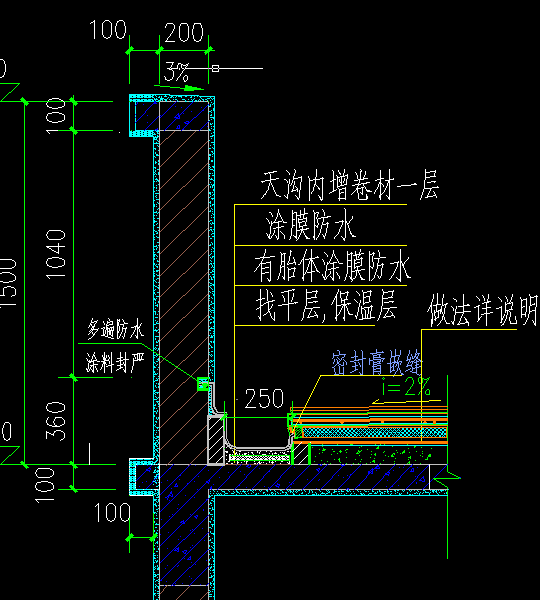

圖集06j925一2天溝材質極做法28頁包括7號圖見下附件，1599×1122像素圖片，請點擊放大后查看或下載另存為，希望能夠幫到你；建議在畫圖的時候不要把圖紙考慮成平面的東西，而是思考著立體形態來畫比如不是因為圖上是對稱的而畫成對稱的，而是因為在三維中建筑是對稱的，思考著下筆最好有一個從二維轉換成三維看著舊圖想象實際建筑，再三維。

女兒墻圖集12j201下載

西南11j201女兒墻壓頂圖集第48頁見下附件，1080×810圖片，請點擊放大后查看或下載另存為，望采納。

不過一般得按抗震要求來設置吧，那個30D，好像是混凝土等級C25，HRB335級鋼筋，直徑為20時的錨固長度吧，應該根據不同德混凝土等級，鋼筋級別，直徑，是否有抗震要求來進行計算，并且Q235的鋼筋要做彎鉤的。

非上人女兒墻規范是新06G6051圖集，新06G6051圖集中第17頁28頁對非上人女兒墻規范的說明和大樣都很清楚女兒墻又名孫女墻是建筑物屋頂周圍的矮墻。

有以下兩種情況框架及剪力墻結構，用干凈混凝土女兒墻磚混結構用磚女兒墻，增加構造柱不大于兩米間距。

本圖集重點表現近年來新型壓型鋼板夾芯扳的選材方法及連接方法，同時按照公共建筑及中高要求工業建筑的標準提供相應的節點構造使壓型鋼板夾芯板圍護系統在環保節能防水防風保溫隔熱等性能方面有較大的提高本圖集。

甘12J8 屋面，15頁3#詳圖現澆混凝土女兒墻。

女兒墻的由來女兒墻在古代時叫“女墻”，包涵著窺視之義，是仿照女子“睥睨”之形態，在城墻上筑起的墻垛，所以后來便演變成一種建筑專用術語特指房屋外墻高出屋面的矮墻，在現存的明清古建筑物中我們還能看到如圖問。

陜09j02圖集第13頁女兒墻做法見下附件，1088×757像素圖片，請點擊放大后查看或下載另存為，希望能夠幫到你。

不需要圖集，按構造配筋，通常磚混結構構造柱出屋面，女兒墻頂設60~120混凝土壓頂，內配4或6根8或10筋根據壓頂寬度，箍筋6間距200其它結構上部女兒墻4~6米設構造柱，壓頂同上。

女兒墻圖集規范

女兒墻指的是建筑物屋頂四周外圍的矮墻，主要作用除維護安全外，亦會在底處施作防水壓磚收頭，以避免防水層滲水或是屋頂雨水漫流依建筑技術規則規定，女兒墻被視作欄桿的作用，如建筑物在10層樓以上高度不得小于12。

1對女兒墻最大懸臂高度大于1200mm，小于1500mm，可采用加密構造柱及在高度中部增設圈梁的辦法來解決，通過構造柱的加密，可提高女兒墻的抗剪能力，中部增設圈梁，可降低女兒墻的計算高度具體做法如圖所示12對女兒墻最大。

屋面女兒墻與防水保護層處分格縫做法應該看，12J51。

再向屋面內側平移到250mm以外去，以避開女兒墻根部現圖集的這種做法，目的就為了避開女兒墻根部因“應力集中”現象的存在，而有可能在女兒墻產生根部裂縫裂紋，從而避免“可能產生滲水”的可能性。
